صنع خرائط ثلاثية الابعاد

مقدمة

احد قراءتي حول البيانات الجغرافية وجدت نفسي امام حزمة Rayshader الرائعة. هذه الحزمة لها امكانيات مبهرة منها - اضافة texture للخريطة مثل الصحراء او الخضرة لتبدو الخريطة اقرب للحقيقة - تقوم الحزمة بتعيين المياه بشكل تلقائي مما يساعد على صنع محاكاة لإرتفاع مستوى المياه او جفافها - الحزمة تقوم كذلك بتتبع مسار الضوء. هذه العملية تسمى بالـ Ray Tracing وهي تستخدم بشكل واسع في صناعة الصور ثلاثية الابعاد بشكل متناهي في الدق وقريب من الحقيقة.

بالإضافة إلى العديد من الإمكانيات التي لن يسعنا الوقت للتحدث عنها جميعها. ولعل الصورة هي أكبر برهان.

من أين نبدأ

في هذا المقال سوف اقوم بصنع خريطة ثلاثية الابعاد لمنطقة جسر الملك فهد. حتى نتمكن من صنع خريطة ثلاثية الابعاد لابد ان نحصل على خريطة للمنطقة تحتوي على بيانات ارتفاع سطح الارض عن المستوى او ما تسمى بالـ elevation map . يمكن الحصول على مثل تلك الخرائط مجانا من خلال موقع الولايات المتحدة للمسح الجغرافي USGS و الحصول على خارطة بصيغة tif

الخطوة التالي هي ان نقوم بإقتصاص فقط منطقة الجسر ويمكننا ان نقوم بذلك عن طريق تحديد مستطيل يحوي قيم خطوط العرض والطول..

سوف نحتاج إلى هذه الحزم في هذا المقال :

library("rayshader")
library("tidyverse")
library("rgdal")
library("here")

الخطوات و الأكواد

هنا نقتص الخريطة لنحدد فقط منطقة الجسر. ونقوم بحفظ الخريطة في ملف منفصل.

#Loading the larger map
raster_filepath = here("static", "data", "Saudi_Arabia.tif")
saudi_arabia_map <- raster::raster(raster_filepath)
plot(saudi_arabia_map)

#Cropping the map to smaller piece
estren_region <- extent(matrix(c(50.0551, 50.7218, 26.0142, 26.3931), ncol = 2, byrow = TRUE))
estren_region_map <- raster::crop(saudi_arabia_map, estren_region)

#Saving the map in seperate file.
raster::writeRaster(estren_region_map, here("static", "data", "Estren_region.tif"), format="GTiff", overwrite=TRUE)

نقوم بقراءة الملف ونعالجه ليكون كطبقة جغرافية

#
raster_filepath = here::here("static", "data", "Estren_region.tif")
estren_region_map <- raster::raster(raster_filepath)

بعد الحصول على الخريطة التي تحوي على ارتفاعات وتضاريس المنطقة الجغرافية. يمكننا عرض تلك الخريطة بشكل ثلاثي الابعاد عن طريق استخدام حزمة raster لكن النتائج ليست بالمستوى المطلوب من الدقة والجمال.

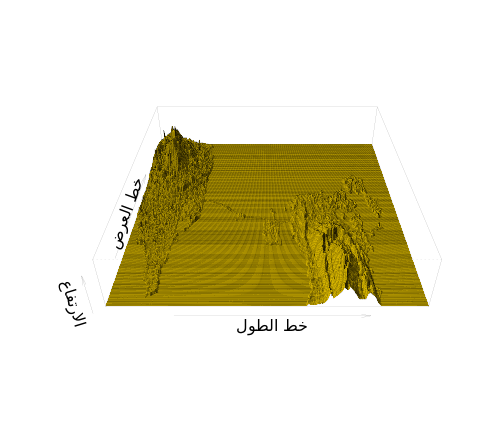

persp(estren_region_map,exp=0.2,phi=35,shade = 0.45,xlab = "خط الطول" , ylab = "خط العرض", zlab = "الارتفاع", col = "gold",lwd = 0.08)

نقوم بتحويل تلك الطبقة إلى مصفوفة ليمكن معالجتها عن طريق حزمة rayshader لاحقا

#And convert it to a matrix:
elmat = matrix(raster::extract(estren_region_map,raster::extent(estren_region_map),buffer=1000),
               nrow=ncol(estren_region_map),ncol=nrow(estren_region_map))

مبدئيا يمكننا عرض الخريطة بشكل ثنائي الابعاد بإستخدام الحزمة الآن.

#We use another one of rayshader's built-in textures:
elmat %>%
  sphere_shade(texture = "desert") %>%
  add_water(detect_water(elmat), color="desert") %>%
  add_shadow(ray_shade(elmat)) %>%
  add_shadow(ambient_shade(elmat)) %>%
  plot_map()

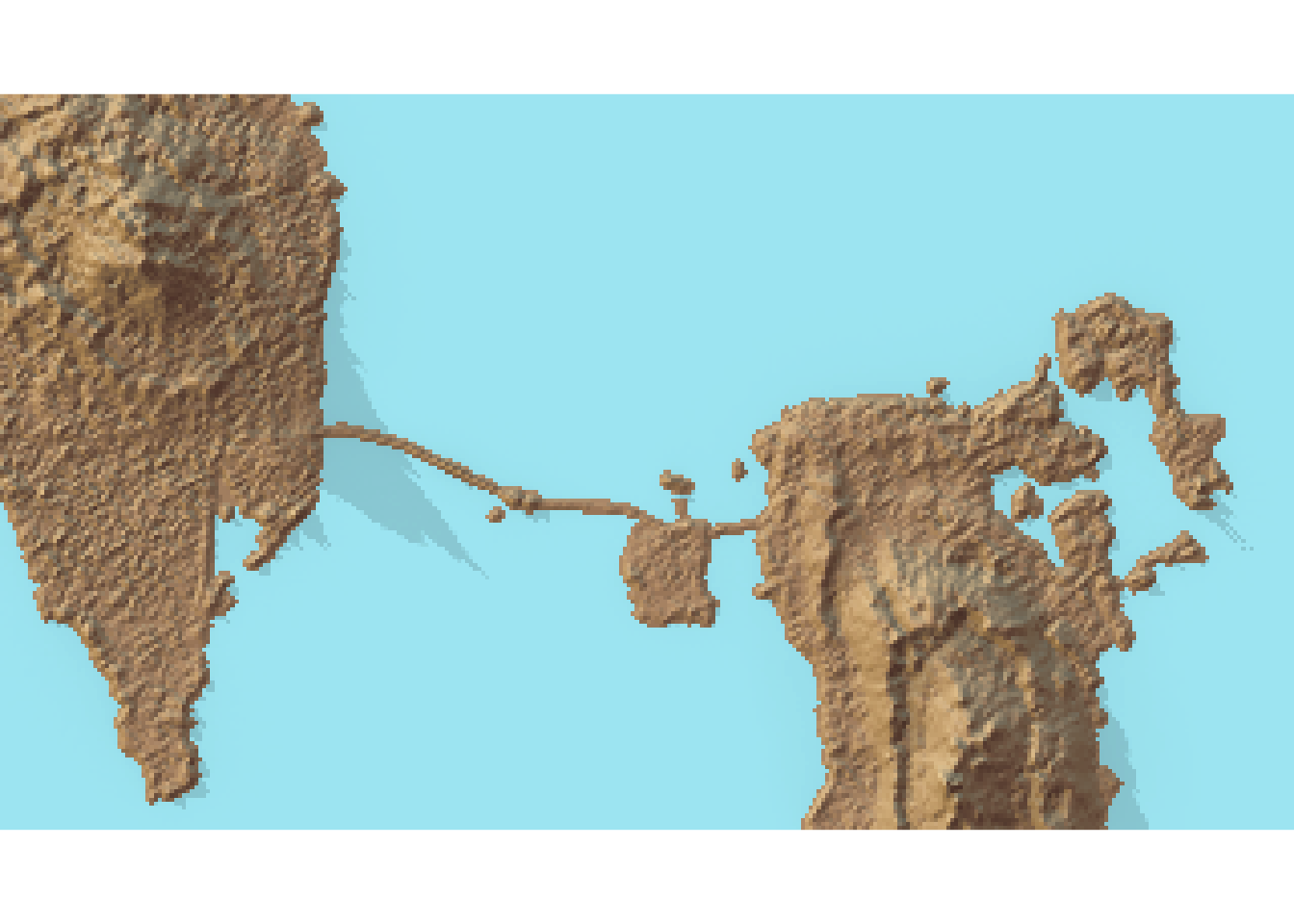

كما ترى الخريطة شكلها افضل بالمقارنة بحزمة raster .

الخطو التالية هي ان نضع ملامح الخريطة الحقيقية بالإستعانة بكود طوره Will Bishop . في هذه الخطوة سنقوم بتحميل صورة من خرائط OpenStreetMap والتي تحوي على الحدود الدولية والشوارع وبعض العلامات للمدن .

# define bounding box with longitude/latitude coordinates
map_bounds <- raster::extent(estren_region_map)
bbox <- list(
  p1 = list(long = map_bounds@xmin, lat = map_bounds@ymin),
  p2 = list(long = map_bounds@xmax, lat = map_bounds@ymax)
)

source("https://raw.githubusercontent.com/wcmbishop/rayshader-demo/master/R/image-size.R")
source("https://raw.githubusercontent.com/wcmbishop/rayshader-demo/master/R/map-image-api.R")

image_size <- define_image_size(bbox, max(dim(estren_region_map)))
overlay_file <- here::here("static", "images", "estren_map.png")
get_arcgis_map_image(bbox, map_type = "World_Topo_Map", file = overlay_file,
                     width = image_size$width, height = image_size$height,
                     sr_bbox = 4326)
overlay_img <- png::readPNG(overlay_file)

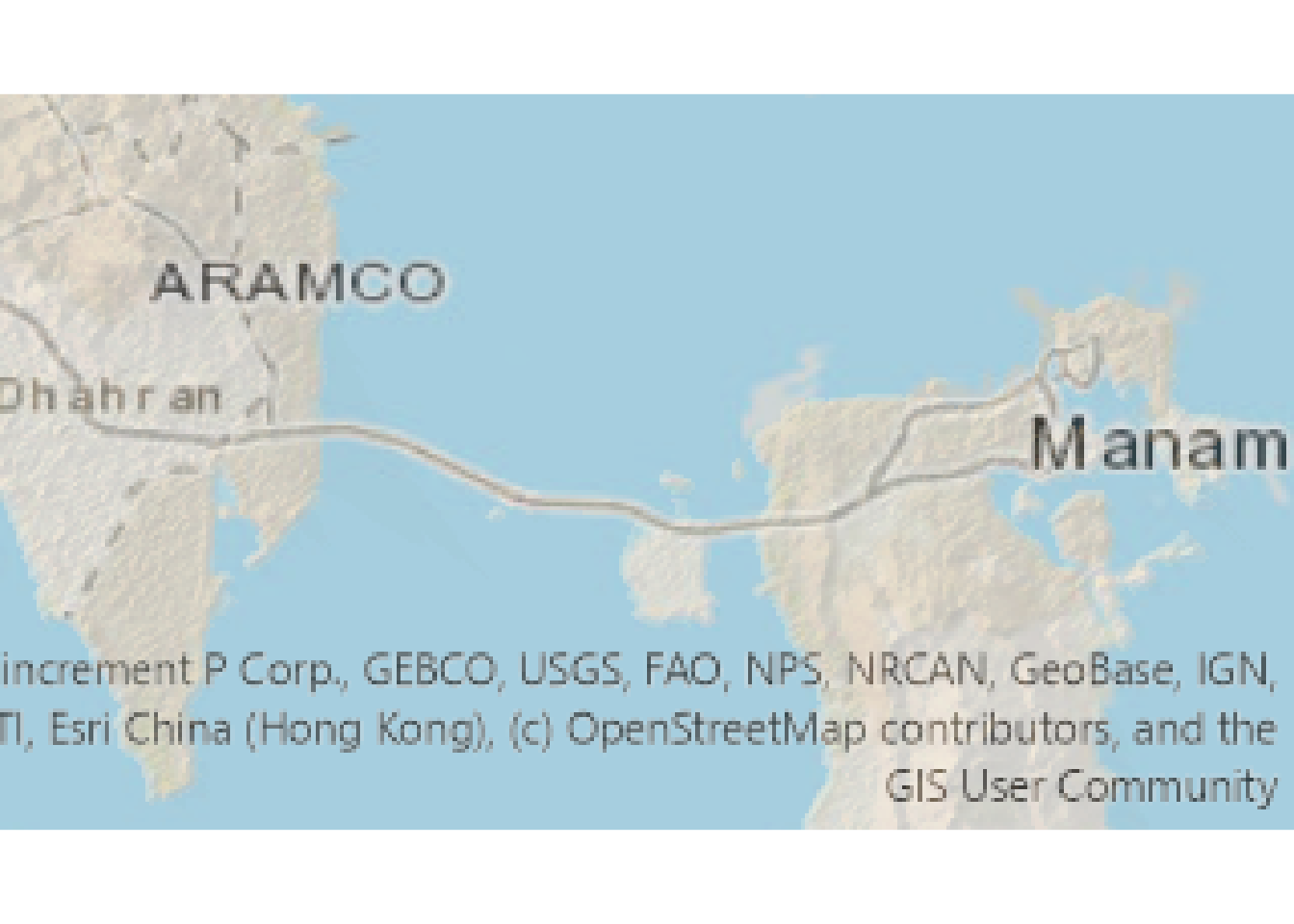

لنرى الأن وجه الخريطة الجديد

elmat %>%
  sphere_shade(texture = "imhof4") %>%
  add_water(detect_water(elmat), color = "imhof4") %>%
  add_shadow(ray_shade(elmat)) %>%
  add_overlay(overlay_img, alphalayer = 0.7) %>%
  plot_map()

يمكننا التلاعب بالزاوية التي ننظر من خلالها إلى الخريطة لتبدو بشكل ثلاثي الابعاد من خلال الكود التالي

zscale <- 10
rgl::clear3d()
elmat %>%
  sphere_shade(texture = "imhof4") %>%
  add_water(detect_water(elmat), color = "imhof4") %>%
  add_shadow(ray_shade(elmat)) %>%
  add_overlay(overlay_img, alphalayer = 0.7) %>%
  plot_3d(elmat, zscale = zscale, windowsize = c(1200, 1000),
          water = TRUE, soliddepth = -max(elmat)/zscale, wateralpha = 0,
          theta = 25, phi = 30, zoom = 0.65, fov = 60)
render_snapshot()

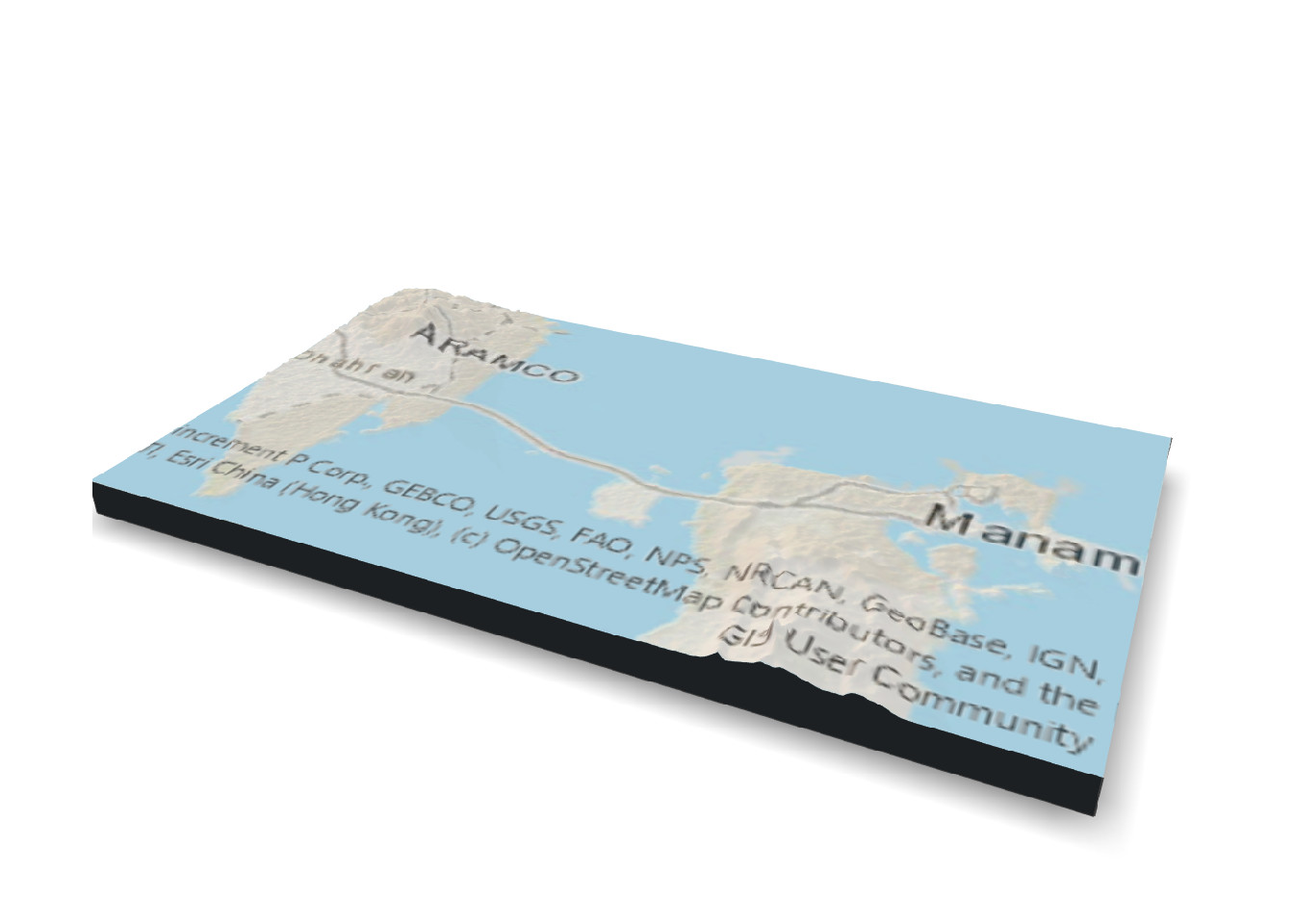

للأسف المنطقة التي اخترناها لا يوجد بها تضاريس جغرافية ذات ارتفاعات كبيرة. لذلك الصورة تبدو وكأنها مسطحة.

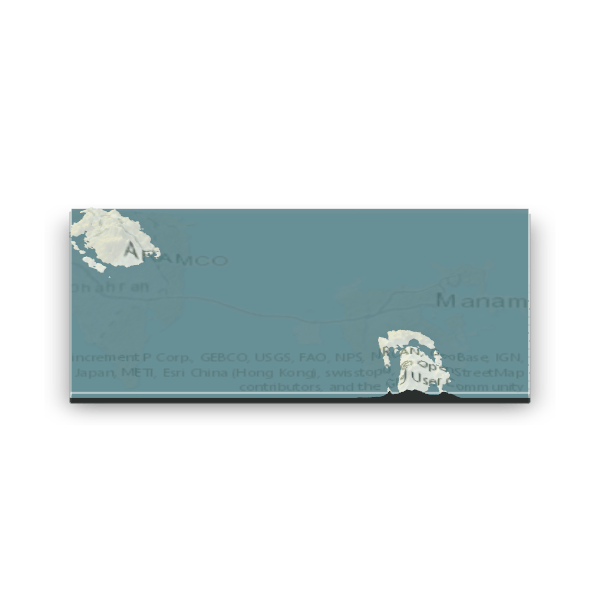

كذلك يمكننا صنع صورة gif لنحاكي اختلاف مستوى المياه في الخريطة.. اود التنبيه أن الكود ادناه يأخذ بعض الوقت فأنصح ان تقوم بإحتساء كوب من القهوة حتى ينتهي الكود من العمل.

elev_matrix <- elmat
n_frames <- 180
zscale <- 6
# frame transition variables
waterdepthvalues <- 5 * cos(seq(0,2*pi,length.out = n_frames))
thetavalues <- 360 *  (0.5 * cos(seq(0, pi, length.out = n_frames)) + 0.5)
phi <-   (0.5*cos(seq(0, 2*pi, length.out = 50))+0.5)*45
phi <- c(rep(45,60),phi[1:25],rep(0,10),phi[26:50],rep(45,60))
# shadow layers
ambmat <- ambient_shade(elev_matrix, zscale = zscale)
raymat <- ray_shade(elev_matrix, zscale = zscale, lambert = TRUE)

# generate .png frame images
img_frames <- paste0("drain", seq_len(n_frames), ".png")
for (i in seq_len(n_frames)) {
  message(paste(" - image", i, "of", n_frames))
  elev_matrix %>%
    sphere_shade(texture = "imhof1") %>%
    add_shadow(ambmat, 0.5) %>%
    add_shadow(raymat, 0.5) %>%
    add_overlay(overlay_img, alphalayer = 0.7) %>%
    plot_3d(elev_matrix, solid = TRUE, shadow = TRUE, zscale = zscale,
            water = TRUE, watercolor = "imhof3", wateralpha = 0.8,
            waterlinecolor = "#ffffff", waterlinealpha = 0.5,
            waterdepth = waterdepthvalues[i],
            theta = thetavalues[i], phi = phi[i])
  render_snapshot(img_frames[i])
  rgl::clear3d()
}

# build gif
magick::image_write_gif(magick::image_read(img_frames),
                        path = here::here("static","images", "estren_region.gif"),
                        delay = 6/n_frames)

الخلاصة
